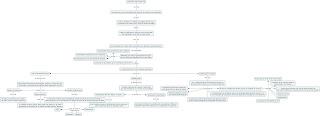

2do. PARCIAL - CAPA FÍSICA DEL MODELO OSI

2do. PARCIAL - CAPA DE ENLACE DE DATOS

2do. PARCIAL - TECNOLOGÍAS DE ETHERNET

2do. PARCIAL - VIDEOCAST CABLEADO DE LAS REDES LAN Y WAN

2do. PARCIAL - PRINCIPIOS BÁSICOS DE ETHERNET

2do. PARCIAL - PRACTICA PONCHADO DE CABLES

2do. PARCIAL - VIDEOCAST ACTIVIDAD PRUEBA DEL CABLE

2do. PARCIAL - VIDEOCAST MEDIOS DE NETWORKING

2do. PARCIAL - CABLEADO DE LAS REDES LAN Y WAN

2do. PARCIAL - DIRECCIONAMIENTO DE LA RED: IPV4

2do. PARCIAL - PRUEBA DEL CABLE

2do. PARCIAL - CAPA DE RED DE OSI

2do. PARCIAL - DIFFERENCE (ARCHIVO TRADUCIDO)

CABLE RECTO

Deben su nombre a la forma en que se hacen, contienen 8 pines que existen en ambos extremos de un cable Ethernet, cada pin se conecta al mismo pasador en el lado opuesto.



Cuando se utilice un cable recto debe asegurar la conexión de un router a un hub2. Conexión de un ordenador a un switch3. Conexión de un puerto LAN a un switch, hub u ordenador, algunos dispositivos como routers tienen circuitos avanzados que permiten utilizar cables crossover como directos.





CABLE CROSSOVER



son muy similares a cables directos, excepto que se tienen pares de hilos que se entrecruzan, esto permite que dos dispositivos puedan comunicarse al mismo tiempo.



Cuando utilice el crossover debe haber conexión de un ordenador a un router2. Conexión de un ordenador a un Equipo3. Conexión de un router a un enrutador4. Conectar un interruptor a una switch5. Conectar un concentrador a un concentrador.

CABLE CRUZADO

Es un tipo de módem nulo cable que se utiliza a menudo para conectar un ordenador a un router de la consola de puerto. Este cable suele ser plana (y tiene un color azul claro) para ayudar a distinguirlo de otros tipos de cableado de red.

2do PARCIAL - MEDIOS DE NETWORKING

MEDIOS DE COBRE

 El cobre es el medio más común para los cables de señales. Losalambres de cobre son los elementos de un cable que transportan lasseñales desde la computadora de origen hasta la computadora dedestino. El cobre tiene varias propiedades importantes que lo hacen aptopara el cableado electrónico:

•Conductividad

– El cobre es quizás más conocido por sucapacidad para conducir corriente eléctrica. El cobre es también un excelente conductor de calor. Esta propiedad lo convierte en un elemento útil para utensilios de cocina, radiadores y heladeras.

•Resistencia a la corrosión

– El cobre no se oxida y es bastante resistente a la corrosión.

•Ductilidad

– El cobre posee una gran ductilidad, es decir, la capacidad de estirarse en finos alambres sin romperse. Por ejemplo, una varilla de cobre de 1 cm de diámetro se puede calentar, enrollar y estirar hasta convertirla en un cable más finoque un cabello humano.

•Maleabilidad

– El cobre puro es muy maleable (fácil de moldear).No se quiebra al martillarlo, estamparlo, forjarlo ni hilarlo para darle formas poco comunes. El cobre se puede trabajar (moldear) en fríoo en caliente.

•Resistente

– El cobre laminado en frío tiene una resistencia a latracción de entre 3.500 y 4.900 kilogramos por centímetro cuadrado. El cobre mantiene su resistencia y dureza hasta alcanzar alrededor de 400 ºF (204 ºC).

MEDIOS DE FIBRA OPTICA



La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un LED.

Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran cantidad de datos a una gran distancia, con velocidades similares a las de radio y superiores a las de cable convencional. Son el medio de transmisión por excelencia al ser inmune a las interferencias electromagnéticas, también se utilizan para redes locales, en donde se necesite aprovechar las ventajas de la fibra óptica sobre otros medios de transmisión.

Su uso es muy variado: desde comunicaciones digitales y joyas, pasando por sensores y llegando a usos decorativos, como árboles de Navidad, veladores y otros elementos similares. Aplicaciones de la fibra monomodo: Cables submarinos, cables interurbanos, etc.



- Comunicaciones con fibra óptica

La fibra óptica se emplea como medio de transmisión para las redes de telecomunicaciones, ya que por su flexibilidad los conductores ópticos pueden agruparse formando cables. Las fibras usadas en este campo son de plástico o de vidrio, y algunas veces de los dos tipos.



-- El FTP

La fibra óptica posee una variante llamada FTP (No confundir con el protocolo FTP)

El FTP , o Par trenzado de fibra óptica en español, es la combinación de la fiabilidad del par trenzado y la velocidad de la fibra óptica, se emplea solo en instalaciones científico-militares gracias a la velocidad de transmisión 10gb/s, no está disponible para el mercado civil actualmente, su costo es 3 veces mayor al de la fibra óptica.

Es un medio muy apropiado para largas distancias e incluso últimamente para LAN's. Sus beneficios frente a cables coaxiales y pares trenzados son:

- Permite mayor ancho de banda.

- Menor tamaño y peso.

- Menor atenuación.

- Aislamiento electromagnético.

- Mayor separación entre repetidores.



MEDIOS INALAMBRICOS



Es un término que se utiliza en informática para designar la conexión de nodos sin necesidad de una conexión física (cables), ésta se da por medio de ondas electromagnéticas. La transmisión y la recepción se realizan a través de puertos..

Una de sus principales ventajas es notable en los costos, ya que se elimina todo el cable ethernet y conexiones físicas entre nodos, pero también tiene una desventaja considerable ya que para este tipo de red se debe tener una seguridad mucho mas exigente y robusta para evitar a los intrusos.

Existen dos categorías de las redes inalámbricas.

 1.Larga distancia: estas son utilizadas para distancias grandes como puede ser otra ciudad u otro país.

 2.Corta distancia: son utilizadas para un mismo edificio o en varios edificios cercanos no muy retirados.



TIPOS DE MEDIOS INALAMBRICOS



-WLAN

Es un sistema de comunicación de datosinalámbrico flexible, muy utilizado como alternativa a las redes LAN cableadas o comoextensión de éstas. Utiliza tecnología deradiofrecuencia que permite mayormovilidad a los usuarios al minimizar lasconexiones cableadas.

-WMAN

Las redes inalámbricas de área metropolitana(WMAN)también se conocen como bucle local inalámbrico(WLL, Wireless Local Loop). Las WMAN se basan en el estándar IEEE 802.16. Los bucles locales inalámbricosofrecen una velocidad total efectiva de 1 a 10Mbps, con un alcance de 4 a 10 kilómetros,algo muy útil para compañías detelecomunicaciones.

-ONDAS DE RADIO

El término radiofrecuencia, tambiéndenominado espectro de radiofrecuencia o RF, se aplica a la porción menos energética del espectro electromagnético, situada entre unos 3 Hz y unos 300 GHz.





-WIFI

Es una marca de la Wi-FiAlliance (anteriormente la WECA: WirelessEthernet Compatibility Alliance), la organización comercial que adopta, prueba ycertifica que los equipos cumplen losestándares 802.11 relacionados a redesinalámbricas de área local.

Red por microondas



-RED POR MICROONDAS

El servicio utiliza una antena que se coloca en un área despejada sin obstáculos de edificios, árboles u otras cosas que pudieran entorpecer una buena recepción en el edificio o la casa del receptor y se coloca un módem que interconecta la antena con la computadora. La comunicación entre el módem y la computadora se realiza a través de una tarjeta de red, que deberá estar instalada en la computadora.

La tecnología inalámbrica trabaja bien en ambientes deciudades congestionadas, ambientes suburbanos yambientes rurales, al sobreponerse a los problemas de instalación de líneas terrestres, problemas de alcance deseñal, instalación y tamaño de antena requeridos por los usuarios.
